特長
大2,700mmまで製作可能
お客様の用途に応じて、適な長さの照明を、ご提供いたします。
発光面長さ
100mm~2,700mm まで100mm単位で製作可能
LED発光色
LED発光色は赤・白をラインアップしています。検査内容に応じて、お選びいただけます。

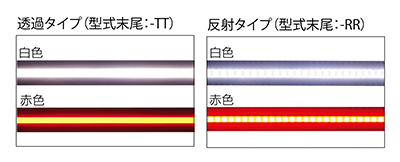

拡散板の透過率が違う2タイプをご用意。
透過照明として適な均一タイプと、反射照明として適な高出力タイプからお選びいただけます。

独自の照射構造を採用
表面実装型LEDと独自の照射構造を採用することで、高出力なライン照明を実現しました。搭載する拡散板を2種類ご用意。用途に合わせてお選びいただけます。

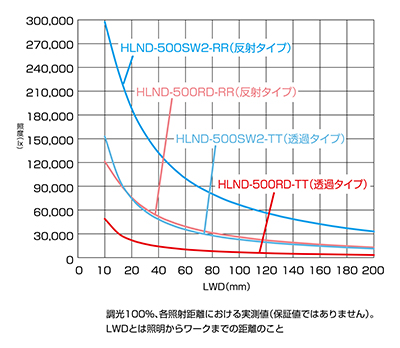

HLNDシリーズの照度比較

※掲載しているグラフは参考用です。製品の品質を保証するものではありません。
用途例

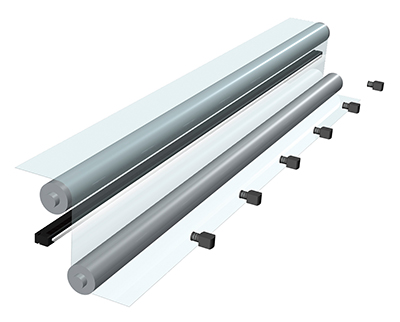

透明フィルムの異物検査(透過タイプ)

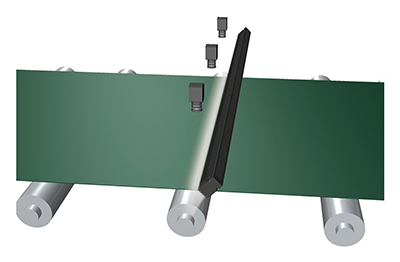

カラー鋼板の外観検査(反射タイプ)

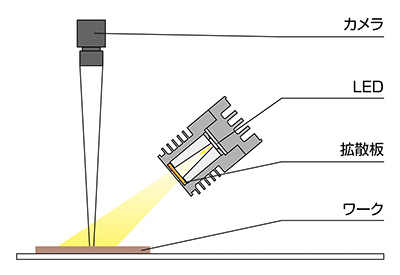

構成例
フラット基板にLEDを実装。照射光を拡散板に通過させ、ライン状の拡散光を照射。発光面の長さが2,700mmまで製作可能。
HLNDシリーズ

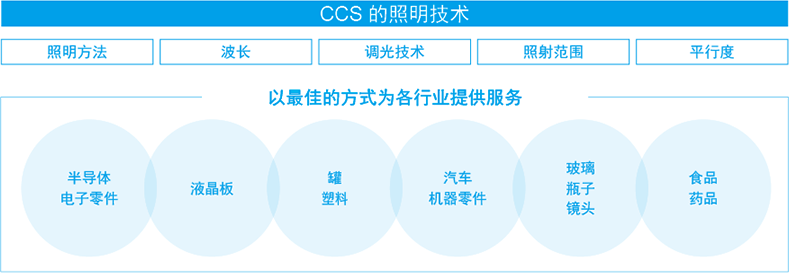

只有专注于光的研究,将光科学化,
服务于社会的CCS才能提供的服务。

切实应对各种需求
在图像处理用LED光源领域里,顾客选择CCS产品的理由是,CCS拥有丰富的照明解决方案和强大的产品开发能力。为了满足顾客要拍摄各种图像和解决各种问题的需要,我公司从过1,500种的丰富产品阵容中,为您选出佳光源。此外,CCS还根据顾客的需 求,提供样机的制造及定制光源的设计开发等服务。 自1993年成立以来,CCS已取得50,000件以上被测物体成像和10,000多种定制光源的设计、开发、制造业绩,跃居行业企业。CCS以长期积攒下的光学、散热、控制、评估等专有技能和技术经验为基础,为顾客提供“佳光源”。

保证产品的自信
我们以“Quality First”为口号,不断追求的产品质量。为了保持并提高产品质量,我公司引进ISO9001体系,开展基于设计评估制度的产品开发。在产品企划、设计、量产等各工序内实施公司独有的内审制度,对从LED的分选到制造、检测、出货的一系列环节进行严格的质量管理。此外,对每一个产品的部件、组装、测量结果、出货等进行记录管理,形成了一个健全的售后服务体制。 我公司成立初期,就着眼于仅用于显示仪器的LED的广大发展前景,持续不断地开发产品,对LED进行了透彻的研究。因此,CCS信心十足地保证向您提供可靠的产品质量


HLND系列
型式LED发光色外形寸法
CCS晰写速HLND-1500RD-TT赤色幅1556.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1500RD-RR赤色幅1556.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1500SW2-TT白色幅1556.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1500SW2-RR白色幅1556.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1600RD-TT赤色幅1656.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1600RD-RR赤色幅1656.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1600SW2-TT白色幅1656.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1600SW2-RR白色幅1656.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1700RD-TT赤色幅1756.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1700RD-RR赤色幅1756.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1700SW2-TT白色幅1756.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1700SW2-RR白色幅1756.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1800RD-TT赤色幅1856.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1800RD-RR赤色幅1856.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1800SW2-TT白色幅1856.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1800SW2-RR白色幅1856.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1900RD-TT赤色幅1956.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1900RD-RR赤色幅1956.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1900SW2-TT白色幅1956.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-1900SW2-RR白色幅1956.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2000RD-TT赤色幅2056.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2000RD-RR赤色幅2056.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2000SW2-TT白色幅2056.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2000SW2-RR白色幅2056.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2100RD-TT赤色幅2156.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2100RD-RR赤色幅2156.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2100SW2-TT白色幅2156.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2100SW2-RR白色幅2156.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2200RD-TT赤色幅2256.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2200RD-RR赤色幅2256.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2200SW2-TT白色幅2256.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2200SW2-RR白色幅2256.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2300RD-TT赤色幅2356.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2300RD-RR赤色幅2356.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2300SW2-TT白色幅2356.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2300SW2-RR白色幅2356.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2400RD-TT赤色幅2456.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2400RD-RR赤色幅2456.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2400SW2-TT白色幅2456.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2400SW2-RR白色幅2456.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2500RD-TT赤色幅2556.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2500RD-RR赤色幅2556.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2500SW2-TT白色幅2556.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2500SW2-RR白色幅2556.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2600RD-TT赤色幅2656.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2600RD-RR赤色幅2656.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2600SW2-TT白色幅2656.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2600SW2-RR白色幅2656.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2700RD-TT赤色幅2756.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2700RD-RR赤色幅2756.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2700SW2-TT白色幅2756.3mm x 奥行き35mm x 高さ54mm
CCS晰写速HLND-2700SW2-RR白色幅2756.3mm x 奥行き35mm x 高さ54mm
